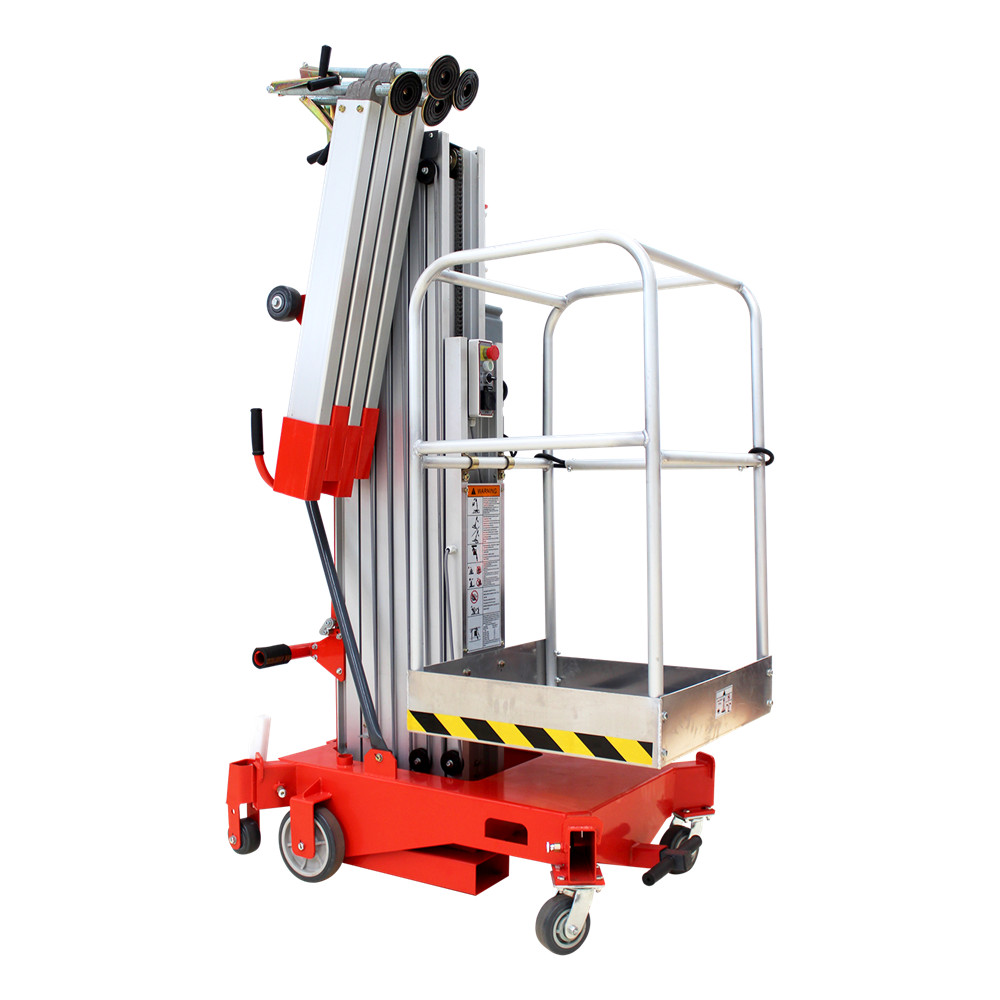

Élévateur vertical à mât unique en aluminium
Points forts du produit
- Convient aux entrepôts, aux supermarchés, aux hôtels, aux aéroports et à d’autres environnements étroits.
- Système de mise à niveau de l’outrigger avec interrupteur de fin de course, sûr et fiable
- Interrupteur d’abaissement manuel
- Alimentation en courant alternatif de la plate-forme
Description
Caractéristiques standard
Description
|
Modèle |
GTWY1-5 |
GTWY1-6 |
GTWY1-8 |
GTWY1-9 |
GTWY1-10 |
GTWY1-12 |
|
Plateforme |
||||||
|
Hauteur de travail max. Hauteur de travail |
6.7m |
8.2m |
9.8m |
11.2m |
12.4m |
14m |
|
Hauteur max. Hauteur de la plate-forme |
4.7m |
6.2m |
7.8m |
9.2m |
10.4m |
12m |
|
Capacité de chargement |
150 kg |
150 kg |
150 kg |
150 kg |
136 kg |
120 kg |
|
Occupants |
1 |
1 |
1 |
1 |
1 |
1 |
|
Dimension de la plate-forme |
0,67m x 0,66m |
0,67m x 0,66m |
0,67m x 0,66m |
0,67m x 0,66m |
0,67m x 0,66m |
0,67m x 0,66m |
|
Dimension globale |
||||||
|
Hauteur totale |
1.99m |
1.99m |
1.99m |
1.99m |
1.99m |
2.68m |
|
Largeur totale |
0.78m |
0.78m |
0.78m |
0.78m |
0.78m |
0.81m |
|
Longueur totale |
1.24m |
1.24m |
1.36m |
1.4m |
1.42m |
1.46m |
|
Couverture de l’outrigger |
1,7m x 1,7m |
1,7m x 1,7m |
1,7m x 1,7m |
1,8m x 1,8m |
1,9m x1,8m |
2m*1.9m |
|
Poids |
||||||
|
AC |
330 kg |
350 kg |
370 kg |
390 kg |
420 kg |
490 kg |
|
DC |
355 kg |
375 kg |
395kg |
415 kg |
445 kg |
515kg |
|
Puissance |
||||||
|
AC |
380V/220V/110V |
380V/220V/110V |
380V/220V/110V |
380V/220V/110V |
380V/220V/110V |
380V/220V/110V |
|
Moteur à courant alternatif |
0,75KW |
0,75KW |
0,75KW |
0,75KW |
0,75KW |
0,75KW |
|
DC |
12V |
12V |
12V |
12V |
12V |
12V |
|
Moteur à courant continu |
1,3KW |
1,3KW |
1,3KW |
1,3KW |
1,3KW |
1,3KW |
|
Chargeur |
12V/15A |
12V/15A |
12V/15A |
12V/15A |
12V/15A |
12V/15A |
Caractéristiques standard
- Interrupteur d’homme mort: lepanneau de commande comporte des boutons d’arrêt d’urgence, de montée, de descente et de public ; lors de la montée ou de la descente, il faut appuyer et maintenir enfoncé le bouton correspondant et le bouton « public » avant de démarrer la machine ; cela permet d’éviter les accidents pour les travailleurs causés par un contact accidentel ou par une mauvaise utilisation d’un seul bouton de démarrage ».
- Alimentation en courant alternatif sur la plate-forme :les outils électriques peuvent être utilisés directement sur la plate-forme ».
- Verrouillage des stabilisateurs :La machine ne peut se soulever qu’une fois que les quatre stabilisateurs sont installés au bon endroit et forcés au sol.
- Indicateurs des stabilisateurs :les quatre stabilisateurs doivent être correctement installés et posés, puis les indicateurs des quatre stabilisateurs sur le panneau de commande s’allument, ce qui signifie que la machine peut être mise sous tension et peut être soulevée. Mettez résolument fin aux accidents de sécurité qui se produisent parce que les travailleurs n’opèrent pas conformément aux réglementations ou ont la possibilité d’utiliser la machine sans insérer leurs stabilisateurs. »
- Béquilles en alliage d’aluminium :Les béquilles enfichables en alliage d’aluminium sont adoptées, ce qui offre une grande surface de contact et une structure plus stable. Les stabilisateurs en alliage d’aluminium ne nécessitent pas d’entretien à vie. »
- Chargement facile dans une camionnette :l’équipement peut être chargé dans le véhicule d’expédition par une seule personne, ce qui permet de réduire les coûts de chargement et de déchargement ».
- Poche pour chariot élévateur :tous les produits sont conçus avec une poche standard pour chariot élévateur afin de faciliter le chargement et le déchargement. Le centre de gravité de la machine en alliage d’aluminium est inégalement réparti. S’il n’y a pas de poche pour chariot élévateur, la machine risque fort de basculer pendant le transport, ce qui peut endommager l’équipement et provoquer des accidents. »
- Roues de rechange de la base (pour la nacelle élévatrice à mât unique) : Il y a deux petites roues à l’arrière de la base (en position légèrement plus élevée derrière les grandes roues), la machine est soutenue par les grandes roues centrales en tant que centre de gravité. Lorsque vous rencontrez une petite pente, il suffit d’incliner légèrement la machine pour qu’elle puisse être transportée librement. »
- Dispositif de synchronisation : Le dispositif de synchronisation peut garantir que, lors du processus de montée ou de descente, chaque mât peut monter ou descendre de manière synchronisée en cas de légère obstruction à l’intérieur des mâts ».
- Câble de signal : Câble à chaîne traînante à haute flexibilité, résistance à la flexion : 50 fois/min, > 5 millions de fois, résistant à l’eau peu profonde, à l’huile, aux ultraviolets, aux intempéries, au froid, à l’usure, et capable de supporter une force mécanique externe importante. »
- Dispositifs de guidage entre les mâts (glissières et roues de guidage) : Des glissières en polymère autolubrifiant et des roues en nylon importé sont adoptées entre les mâts, qui sont exempts de lubrification et peuvent éviter l’instabilité de l’équipement résultant de l’usure interne du matériau en alliage d’aluminium après une utilisation à long terme. »
- Vannes antidéflagrantes :elles empêchent la machine de tomber en cas d’éclatement de la conduite d’huile ».
- Joints : Joints NOK ; l’effet d’étanchéité est excellent et durable ».
- Mâts : La largeur des mâts détermine le degré d’ébranlement de la machine après son élévation. Nous adoptons des mâts ultra-larges en alliage d’aluminium à haute résistance de 200 mm, ce qui permet de réduire les ébranlements. »
